PGD i PZI za hale
- Proračuni prilagođeni velikim rasponima, opterećenjima i specifičnostima hala (kranovi, police, vibracije).
- Dimenzionisanje čelične ili armirano-betonske konstrukcije prema realnoj funkciji objekta
- Rešenja koja smanjuju troškove montaže i ubrzavaju izgradnju
- Usklađivanje sa tehnološkim procesom investitora (proizvodne trake, manipulativni putevi, opterećenja podova)
- Dokumentacija spremna za brz postupak dobijanja dozvole
Projektovanje čeličnih konstrukcija
PGD – Projekat za građevinsku dozvolu
PGD kod hala sadrži osnovne tehničke dokaze da je objekat projektovan u skladu sa propisima i da može bezbedno da se gradi. U ovoj fazi se:
- izrađuju statički proračuni glavnih nosača i kompletne stabilnosti objekta,
- prikazuje koncept konstrukcije – raspored stubova, ramova, rešetki i krovnih nosača,
- pripremaju osnovni planovi i preseci koji definišu dimenzije i položaje ključnih elemenata.
PZI – Projekat za izvođenje
PZI daje potpunu razradu PGD-a i koristi se na gradilištu prilikom montaže i izvođenja radova. Dokumentacija obuhvata:
- detaljne planove čeličnih profila i spojeva – uključujući varove, vijčane spojeve i čvorove konstrukcije,
- planove temeljenja i ankera – tačne dimenzije temelja, položaj anker ploča i šina,
- planove podova za velika opterećenja – predviđena opterećenja od kamiona, viljuškara, mašina i regalskih sistema,
- tehničku dokumentaciju za montažu čeličnih elemenata – redosled montaže, privremeni oslonci i podgrade,
- BIM modele koji povezuju konstrukciju sa mašinskim, elektro i hidro instalacijama i omogućavaju koordinaciju svih struka.
Poseban fokus za industrijske hale
Pored opštih zahteva, industrijske hale imaju dodatne specifičnosti koje se moraju dokumentovati:
- Industrijski standardi – projektovanje podova visoke nosivosti (kamioni, regalski sistemi, mašine), otpornost na hemikalije, abraziju i vlagu.
- Otpornost konstrukcije na vetar i sneg – naročito kod velikih raspona i laganih krovova.
- Uklapanje sa industrijskom opremom – predviđanje opterećenja od mostnih kranova, ventilacionih sistema i mašina koje proizvode vibracije.

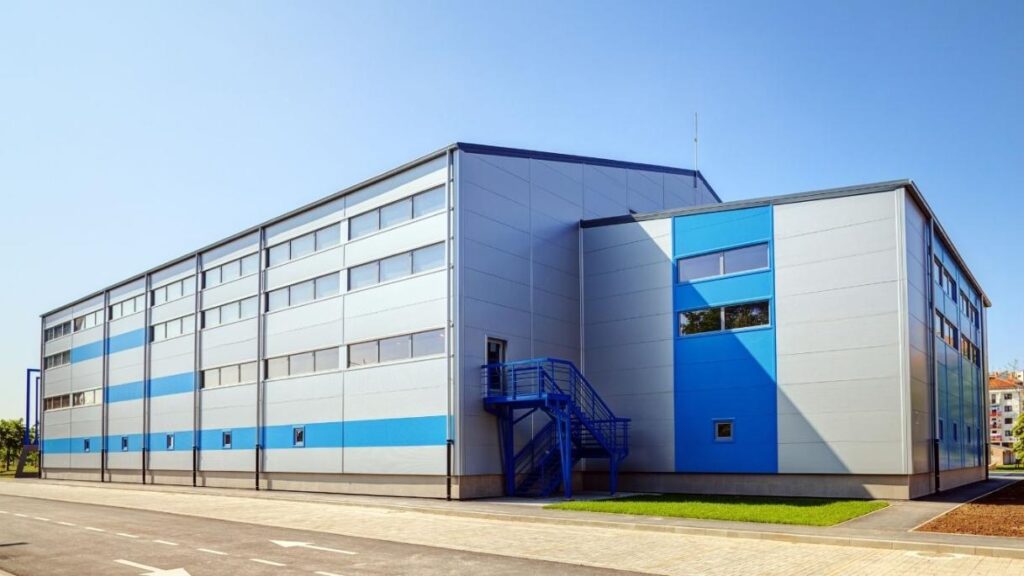

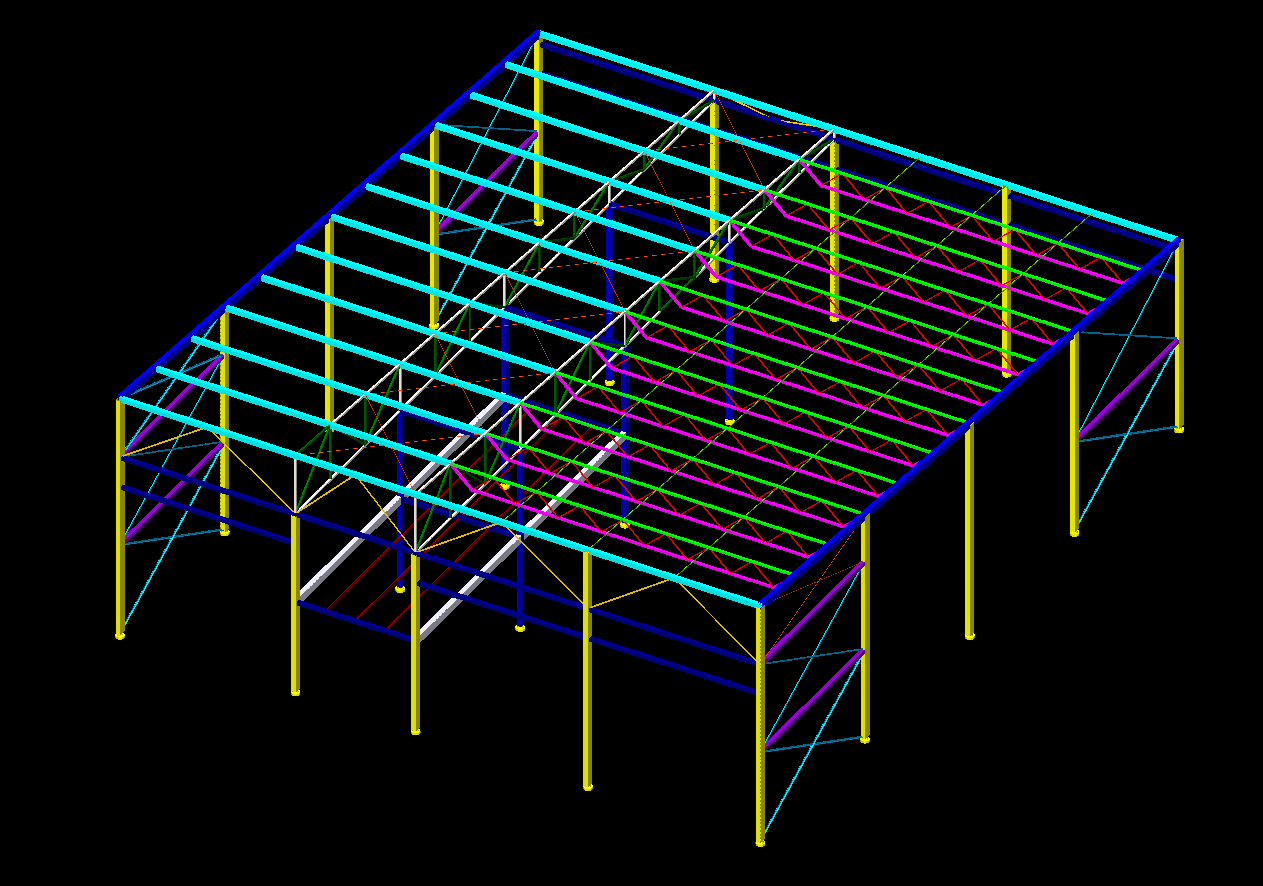

Ispod su primeri projektovanih hala.
Izdužena je bila za ozakonjenje.

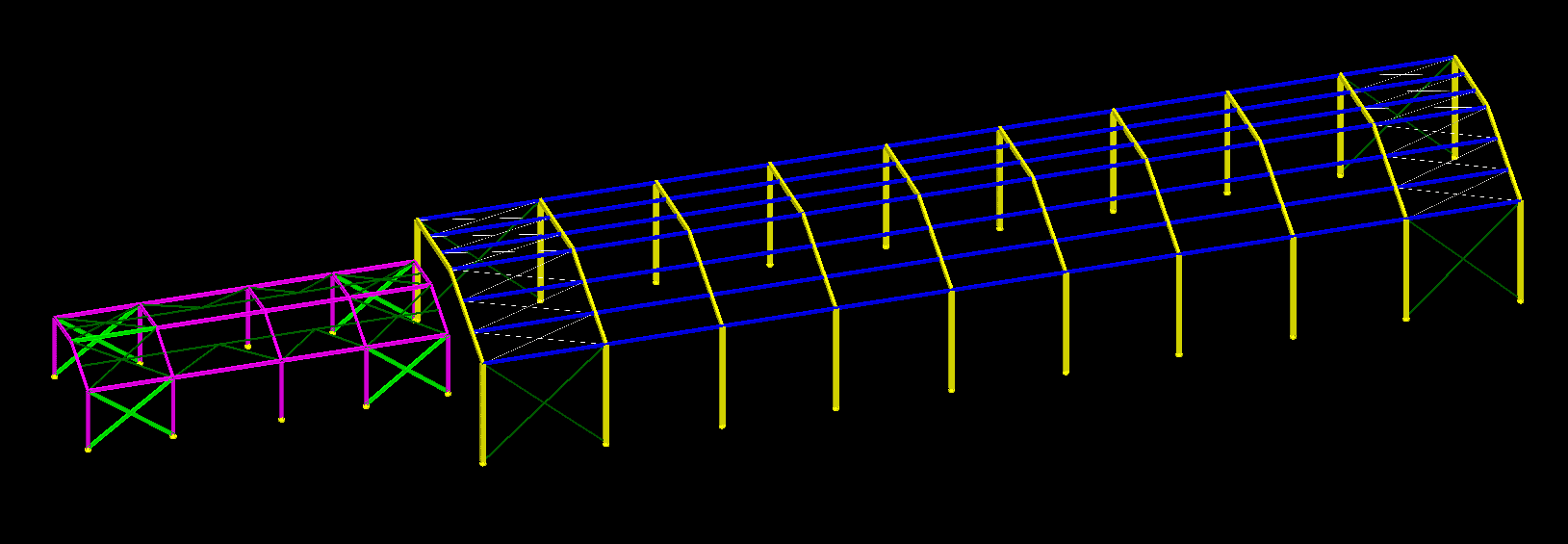

Kraća je bila u vidu racionalzacije celika sa 40kg/m2 na 30kg/m2
Koordinacija sa drugim strukama
Izrada projektne dokumentacije za industrijske hale podrazumeva usklađivanje statičkog i konstruktivnog dela sa svim ostalim strukama. Kod velikih raspona i kompleksnih instalacija, koordinacija je bitna da bi se izbegli zastoji i izmene tokom izvođenja.
- Instalacije - Ventilacija, klimatizacija i sistemi grejanja u halama zauzimaju velike zapremine i prolaze kroz glavne konstruktivne elemente. Konstrukcija se projektuje tako da nosivi stubovi, grede i krovne rešetke omoguće nesmetano postavljanje kanala i jedinica. Posebna pažnja posvećuje se nosivosti krovnih nosača kod ugradnje ventilacionih komora i klimatizacione opreme.
- Elektroinstalacije - Rasveta, kablovi i razvodni ormani moraju biti integrisani u konstrukciju bez naknadnih intervencija. Nosači kablova i rasvetna tela planiraju se paralelno sa krovnim i zidnim sistemima, kako bi montaža bila jednostavna i bez dodatnih oslanjanja koja bi ugrozila konstrukciju.
- Hidro mreža - Kanalizacija, hidrantske mreže i sistemi za odvod projektuju se u koordinaciji sa temeljima i podnim pločama. Potrebno je uskladiti dimenzije temelja i kanala za odvode, kao i ugradnju hidrantskih sistema kroz stubove ili zidove konstrukcije.
- Industrijska oprema i kranovi - Mostni i portalni kranovi predstavljaju jedno od najvećih opterećenja kod hala. Izrada projektne dokumentacije definiše nosivost krovnih i bočnih nosača, kao i uticaj dinamičkih opterećenja i vibracija koje prenosi industrijska oprema. Pored toga, planira se tačna pozicija i ugradnja anker ploča, šina i vodilica.
Izazovi prilikom projektovanja hala
Stabilnost čeličnih ramova kod velikih raspona
Industrijske hale zahtevaju konstrukcije sa velikim rasponima, često i preko trideset metara. U tim uslovima dimenzionisanje stubova i greda mora da obezbedi dovoljnu krutost i otpornost na horizontalna opterećenja. Poseban izazov je kontrola izvijanja i pomeranja ramova pod kombinovanim opterećenjem, bez nepotrebnog povećanja profila koji bi doveo do većih troškova.
Projektovanje spojeva čelika
Spojevi su tačke na kojima se prenose sile sa jednog elementa na drugi i samim tim najosetljiviji deo konstrukcije. Kod zavarenih spojeva izazov je da se obezbedi kontrola kvaliteta i da se izbegnu greške prilikom izvođenja. Kod vijčanih spojeva problem može biti odabir klase vijaka, raspored i broj spojeva kako bi se postigla dovoljna nosivost, a da se zadrži brza montaža.
Opterećenja od vetra i snega
Krovne i fasadne površine velikih hala podložne su dejstvima vetra i snega. Vetar može izazvati podizanje laganih krovnih panela, dok sneg dovodi do neravnomernog opterećenja i pojave ugiba. Kod projektne dokumentacije se mora obuhvatiti više kombinacija opterećenja, u skladu sa Eurokodovima i nacionalnim aneksima, kako bi konstrukcija bila stabilna u svim uslovima.
Fundiranje na slabim ili nestabilnim zemljištima
Industrijske hale se često grade na velikim parcelama koje nemaju ujednačenu nosivost tla. U takvim slučajevima temelji moraju biti projektovani na osnovu detaljnog geotehničkog izveštaja. Problem mogu predstavljati visoki nivoi podzemnih voda, glinoviti slojevi ili nasipi. Rešenja uključuju šipove, pločaste temelje ili kombinovane sisteme temeljenja.
Usaglašavanje sa instalacijama velike zapremine
U halama se ugrađuju ventilacioni kanali, klimatizacione jedinice, sprinkler sistemi i energetski kablovski razvod. Ovi elementi zauzimaju mnogo prostora i često se preklapaju sa nosećim delovima konstrukcije. Koordinacija statike sa mašinskim, elektro i hidro projektima je obavezna kako bi se izbegla probijanja, dodatna ojačanja ili naknadne izmene na gradilištu.
Specijalne usluge
Proračuni i detalji za mostne kranove
Kod hala koje uključuju mostne kranove, projektovanje mora obuhvatiti dodatna opterećenja i dinamičke uticaje. Dokumentacija sadrži proračune nosivosti krovnih i bočnih nosača, položaje šina, anker ploče i detalje spojeva. Posebna pažnja se poklanja proračunima zamora materijala i ponavljanih opterećenja.
Analize vibracija od mašina i dinamičkih opterećenja
Industrijska oprema i mašine koje rade u kontinuitetu generišu vibracije koje utiču na stabilnost i dugoročnu upotrebljivost objekta. U dokumentaciji se izrađuju analize odziva konstrukcije na vibracije, kao i proračuni dinamičkih opterećenja koja nastaju usled rada mašina, udara i transportnih sistema.
Projektovanje industrijskih podova za teška opterećenja
Podovi u halama moraju da podnesu opterećenja od kamiona, viljuškara, regalskih sistema i teških mašina. Dokumentacija uključuje dimenzionisanje debljine ploča, armiranja i slojeva podloge. Takođe se obrađuju specijalni zahtevi poput otpornosti na hemikalije, abraziju i temperaturna dejstva.
Projektovanje skladišta sa visokim policama
Kod skladišta sa izuetno visokim regalima, proračuni uključuju dodatna horizontalna i vertikalna opterećenja. Dokumentacija obuhvata dimenzionisanje podova, temelja i međusobne koordinacije konstrukcije sa regalnim sistemom. Posebno se obrađuje otpornost konstrukcije na seizmička dejstva i stabilnost regala.
